滾珠滑塊

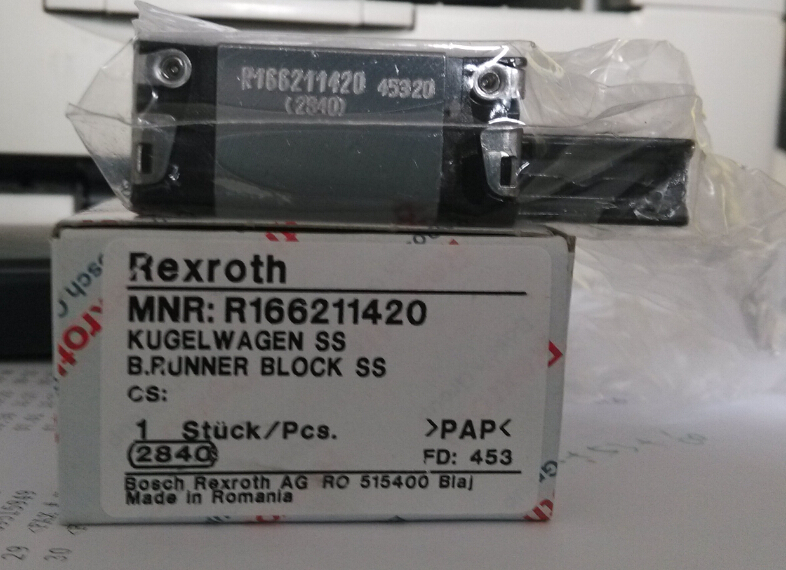

R166211420 滾珠滑塊
品 牌：博世力士樂
產品規格：15
預緊等級：C1
精度等級：N
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
R166211420是窄型、短、標準高滑塊，帶標準密封，不帶滾珠鏈。如果導軌沒有校準好平行，會在導向系統中形成張緊，因而帶來附加的載荷，并由此可能縮短壽命。為了避免此類現象出現，必須保持平行度誤差。
| A | 34 | |
| A1 | 17 | |
| A2 | 15 | |
| A3 | 9.5 | |
| B | 44.7 | |
| B1 | 25.7 | |
| E1 | 26 | |
| E8 | 24.55 | |
| E9 | 6.70 | |
| H | 24 | |
| H1 | 19.90 | |
| H21) | 16.30 | |
| H22) | 16.20 | |
| K1 | 16.25 | |
| K2 | 17.85 | |
| K3 | 3.20 | |
| K4 | 3.20 | |
| N3 | 6.0 | |
| N6±0.5 |
10.3 |
|
| S2 | M4 | |
| S5 | 4.4 | |
| S9 |
M2.5*3.5 |
|
| T | 60 | |
| V1 | 5.0 | |
| 重量 | 0.10 | |
| 額定載荷C3) | 3900 | |
| 許用載荷Fmax | 1500 | |
| 額定轉矩 Mt3) | 39 | |
| 額定轉矩 Mt max3) | 15 |
1)尺寸H2帶防護帶
2)尺寸H2不帶防護帶
3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
額定載荷和額定動轉矩是以100，000米行程為基礎確定的(根據ISO 14728-1)，但實際中經常是以50，000米行程為基礎。
在此情況下，表格中的C、Mt、和ML的值乘以1.26。
