部件號,長度:R036050000,...mm

系統:集成模塊(C)

導向:滾珠導軌導向系統(K)

驅動器:滾珠絲杠傳動系統(K)

" />

力士樂導軌滑塊

R036060000 力士樂模組CKK25-200

部件號,長度:R036050000,...mm

系統:集成模塊(C)

導向:滾珠導軌導向系統(K)

驅動器:滾珠絲杠傳動系統(K)

021-57893800工作時間:周一至周五 9:00-18:00
  • 產品介紹
  • 技術參數
  • 產品圖片

R036060000 力士樂模組CKK25-200結構說明:

1.滾珠絲杠傳動系統帶無間隙、圓柱形單螺母
 2.浮動軸承座
3.配有兩個內裝式滑塊的滑臺
4.鋁蓋板
5.聚氨酯帶(循環式)間隙密封
6.固定軸承座
7.主體
加裝件
8.磁效應傳感器
9.固定電纜槽
10.插座/插頭
11.連接板
12.電機
13.法蘭和聯軸器
14.皮帶聯軸器

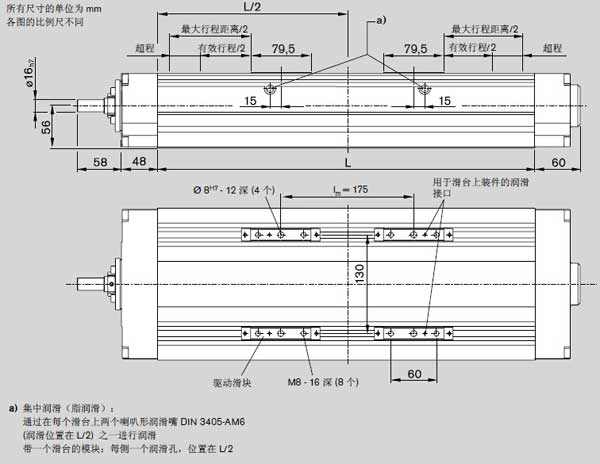

力士樂模組圖紙

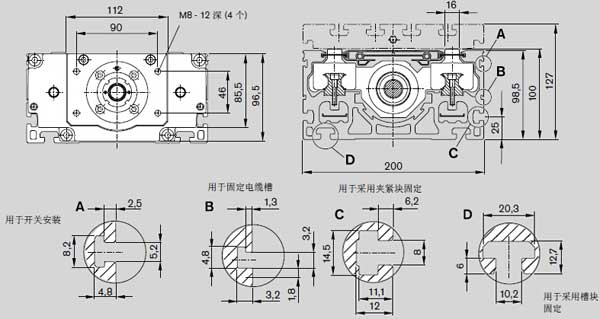

力士樂模組圖紙1

額定動載荷 C 固定軸承 26000
額定動轉矩 Mt 滑臺數量1=3570 滑臺數量2=5800
額定動轉矩 ML 滑臺數量1=540 滑臺數量2=7810
慣性矩 Iy 612.00
慣性矩 Iz 3008.0
*大長度 Lmax 2200 帶絲杠支撐5500
移動重量 mb 滑臺數量1=3.18  滑臺數量2=5.20
*大許用力 Fz1max 滑臺數量1=42 200  滑臺數量2=68 550
*大許用力 Fz2max 滑臺數量1=21 100  滑臺數量2=34 270
*大許用力 Fzymax 滑臺數量1=12 230  滑臺數量2=19 880
*大許用轉矩有Mtmax 滑臺數量1=1 372  滑臺數量2=2 228
*大許用轉矩有MLmax 滑臺數量1=209  滑臺數量2=2 999
