滾珠滑塊

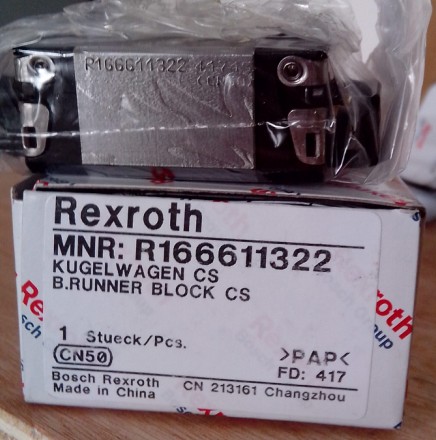

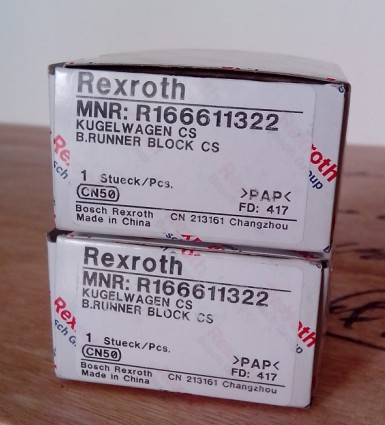

R166611322 力士樂滑塊
品 牌：博世力士樂
產品規格：15
預緊等級：C1（預緊2%C）
精度等級：N
- 產品介紹
- 技術參數
- 產品圖片
R166611322 力士樂滑塊是窄型、短、標準高滑塊，帶標準密封，不帶滾珠鏈。
上海準密專業供應rexroth-star力士樂導軌滑塊R1666
規格：15、20、25、30、35
精度等級：H、N
滑塊部件號：
15
H R1666-193-20，REXROTH/STAR滾珠滑塊 R1666-113-20 ，REXROTH/STAR滾珠滑塊
N R1666-194-20，REXROTH/STAR滾珠滑塊 R1666-114-20，REXROTH/STAR滾珠滑塊
20
H R1666-893-20，REXROTH/STAR滾珠滑塊 R1666-813-20，REXROTH/STAR滾珠滑塊
N R1666-894-20，REXROTH/STAR滾珠滑塊 R1666-814-20 ，REXROTH/STAR滾珠滑塊
25
H R1666-293-20，REXROTH/STAR滾珠滑塊 R1666-213-20,REXROTH/STAR滾珠滑塊
N R1666-294-20 ,REXROTH/STAR滾珠滑塊R1666-214-20 ,REXROTH/STAR滾珠滑塊
30 ,
H R1666-793-20 ,REXROTH/STAR滾珠滑塊R1666-713-20,REXROTH/STAR滾珠滑塊
N R1666-794-20 ,力士樂滾珠滑塊R1666-714-20 ,REXROTH/STAR滾珠滑塊
35
H R1666-393-20, REXROTH/STAR滾珠滑塊 R1666-313-20 ,REXROTH/STAR滾珠滑塊
N R1666-394-20,REXROTH/STAR滾珠滑塊 R1666-314-20 ,REXROTH/STAR滾珠滑塊
15
H R1666-193-10 ,REXROTH/STAR滾珠滑塊R1666-113-10,REXROTH/STAR滾珠滑塊
N R1666-194-10,REXROTH/STAR滾珠滑塊R1666-114-10 ,REXROTH/STAR滾珠滑塊
20
H R1666-893-10,REXROTH/STAR滾珠滑塊 R1666-813-10 ,REXROTH/STAR滾珠滑塊
N R1666-894-10, REXROTH/STAR滾珠滑塊R1666-814-10 ,REXROTH/STAR滾珠滑塊
25
H R1666-293-10 ,REXROTH/STAR滾珠滑塊R1666-213-10 ,REXROTH/STAR滾珠滑塊
N R1666-294-10 ,REXROTH/STAR滾珠滑塊R1666-214-10 ,REXROTH/STAR滾珠滑塊
30 ,
H R1666-793-10, REXROTH/STAR滾珠滑塊R1666-713-10 ,REXROTH/STAR滾珠滑塊
N R1666-794-10 ,REXROTH/STAR滾珠滑塊R1666-714-10 ,REXROTH/STAR滾珠滑塊
35 ,
H R1666-393-10,REXROTH/STAR滾珠滑塊 R1666-313-10 ,REXROTH/STAR滾珠滑塊
N R1666-394-10, REXROTH/STAR滾珠滑塊R1666-314-10 ,REXROTH/STAR滾珠滑塊
| A | 34 | |
| A1 | 17 | |
| A2 | 15 | |
| A3 | 9.5 | |
| B | 44.7 | |
| B1 | 25.7 | |
| E1 | 26 | |
| E8 | 24.55 | |
| E9 | 6.70 | |
| H | 24 | |
| H1 | 19.90 | |
| H21) | 16.30 | |
| H22) | 16.20 | |
| K1 | 16.25 | |
| K2 | 17.85 | |
| K3 | 3.20 | |
| K4 | 3.20 | |
| N3 | 6.0 | |
| N6±0.5 |
10.3 |
|
| S2 | M4 | |
| S5 | 4.4 | |
| S9 |
M2.5*3.5 |
|
| T | 60 | |
| V1 | 5.0 | |
| 重量 | 0.10 | |
| 額定載荷C3) | 5 400 |  |
| 額定載荷 C03) | 8 100 | |
| 額定轉矩 Mt3) | 52 |  |
| 額定轉矩 Mto3) | 80 | |
| 額定轉矩 ML3) | 19 |  |
| 額定轉矩 ML03) | 28 |  |
1)尺寸H2帶防護帶
2)尺寸H2不帶防護帶
3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
額定載荷和額定動轉矩是以100，000米行程為基礎確定的(根據ISO 14728-1)，但實際中經常是以50，000米行程為基礎。
在此情況下，表格中的C、Mt、和ML的值乘以1.26。
