R103862020 力士樂開式直線導套組件
品牌：博世力士樂
名稱：開式直線導套組件，可調
部件號：R103862020
軸徑：20
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數

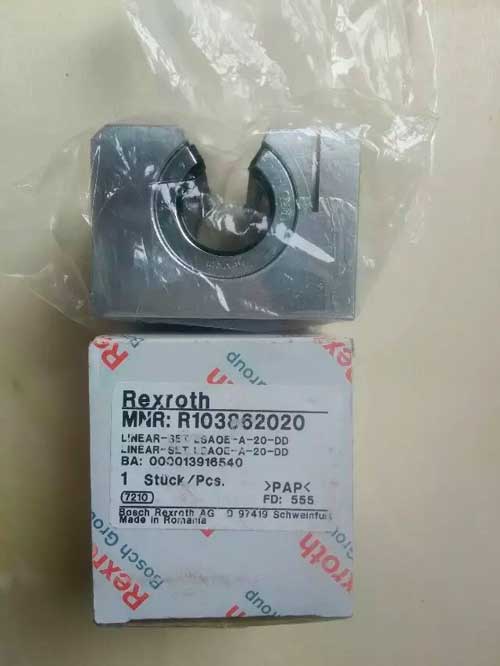

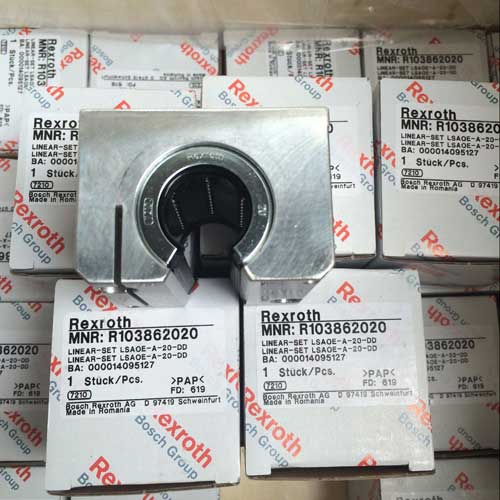

- 產品圖片
力士樂開式直線導套組件R103862020結構：輕型精密軸承座（鋁）；用錐槽銷固定；超級滾珠導套帶或不帶同軸度誤差補償；前置密封圈；可補充潤滑。
| ød | 20 | |
| D | 32 | |
| H 1) (+0.008,-0.016) | 25 | |
| H1 | 42 | |
| M1) ±0.01 | 30 | |
| A | 60 | |
| L | 54 | |
| E1 | 45±0.15 | |
| E2 | 32±0.15 | |
| E3 | 50 | |
| E4 | 45 | |
| S 2) | 6.6 | |
| S1 | M8 | |
| S23) | 5 | |
| N1 | 24 | |
| N2 | 18 | |
| H3 | 10 | |
| L3 | 13.5 | |
| V | 5 | |
| SW | 2.5 | |
| W 4) | 9 | |
| H4 | 3.5 | |
| 角度a(o) | 55 | |
| 徑向間隙（um) | +31 -2 |
|
| 額定載荷4) （N) C | 2570 | |
| 額定載荷4) （N) C0 | 1180 | |
| 重量（KG) | 0.30 |
1)以軸公稱尺寸ød為基準
2）所給出的額定載荷適用于主載荷方向。
