滾珠滑塊
R169481410 力士樂滑塊
品 牌：博世力士樂
產品規格：20
預緊等級：C1（預緊2%C）
精度等級：N
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片

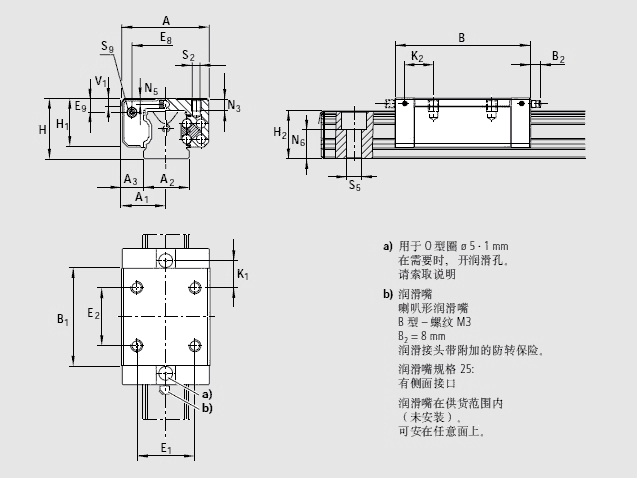

力士樂滑塊R169481410是窄型、標準長、低型滑塊，帶標準密封SS，不帶滾珠鏈。
| A | 42 | |
| A1 | 21 | |
| A2 | 20 | |
| A3 | 11.0 | |
| B | 72.5 | |
| B1 | 49.6 | |
| E1 | 32 | |
| E2 | 32 | |
| E8 | 30.5 | |
| E9 | 5.6 | |
| H | 28 | |
| H1 | 23.0 | |
| H21) | 20.75 | |
| H22) | 20.55 | |
| K1 | 13.0 | |
| K3 | 3.6 | |
| N3 | 6.3 | |
| N6±0.5 |
13.2 |
|
| S2 | M5 | |
| S5 | 6.0 | |
| S9 |
M3*5 |
|
| T | 60 | |
| V1 | 6.0 | |
| 重量 | 0.30 | |
| 額定載荷C3) | 14 500 | |
| 額定載荷 C03) | 24 400 | |
| 額定轉矩 Mt3) | 190 | |
| 額定轉矩 Mto3) | 310 | |
| 額定轉矩 ML3) | 100 | |
| 額定轉矩 ML03) | 165 |
1)尺寸H2帶防護帶
2)尺寸H2不帶防護帶
3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
額定載荷和額定動轉矩是以100，000米行程為基礎確定的(根據ISO 14728-1)，但實際中經常是以50，000米行程為基礎。
在此情況下，表格中的C、Mt、和ML的值乘以1.26。
